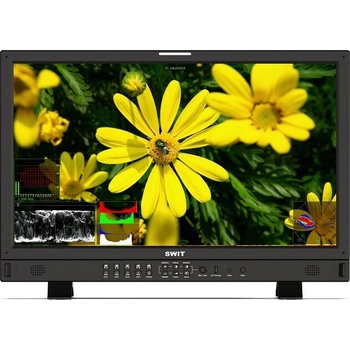

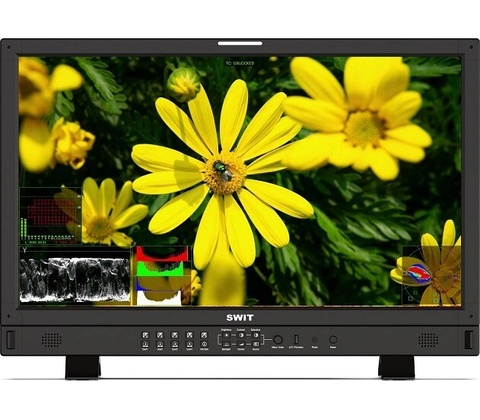

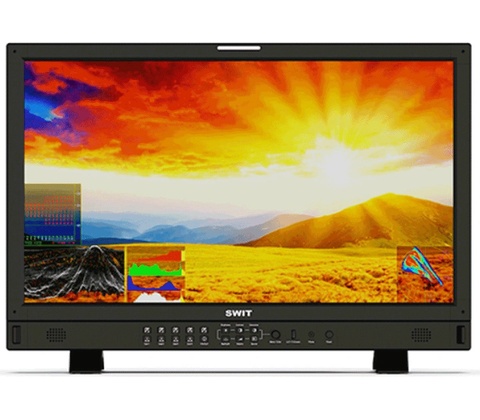

SWIT BM-U275HDR-8K

Popis

Výkon LCD

Velikost 27 palců

Oblast zobrazení 596,7 × 335,6 mm

Rozlišení 3840×2160

Poměr stran 16:9

Jas 1000nit

Kontrast 1000:1

Barevná hloubka 1,073 G barev, 10 bitů

Proces signálu 18 bitů

Úhel pohledu 178°(H)∕178°(V)

Vstup

BNC × 2 12G / 6G / 3G / HD / SD-SDI vstup

BNC × 2

Vstup 3G / HD / SD-SDI

HDMI × 1

Vstup HDMI 2.0

SFP × 1

Vstup 12G z optických vláken (volitelným adaptérem SFP)

RS485 × 1

TSL 3.1 / 4.0 UMD vstup

RS485 × 1

Vstup GPI (shodují se)

RJ45 × 1 1000M ethernetový vstup pro ovládání IP webového serveru

Výstup

BNC × 2

Výstup smyčky 12G / 6G / 3G / HD / SD-SDI, vstup SFP Fiber na výstup 12G

BNC × 2

Výstup smyčky 3G / HD / SD-SDI

RS485 × 1

Výstup TSL 3.1 / 4.0 UMD

Analogový zvuk 3,5 mm sluchátka a reproduktor

Formát videa

SDI 1 a 2, SFP 4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 2048×1080i (50 / 59.94 / 60) 1080p (60 / 59,94 / 50/30 / 29,97 / 25/24 / 23,98) 1080i (60 / 59,94 / 50) 1080psf (30 / 29,97 / 25/24 / 23,98) 720p (60 / 59,94 / 50) 480i (59,94)

SDI 3 a 4 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 2048×1080i (50 / 59.94 / 60) 1080p (60 / 59,94 / 50/30 / 29,97 / 25/24 / 23,98) 1080i (60 / 59,94 / 50) 1080psf (30 / 29,97 / 25/24 / 23,98) 720p (60 / 59,94 / 50) 480i (59,94) 576i (50)

Quad Link SDI (každý kanál) 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)

HDMI 1080p (60 / 59,94 / 50/30 / 29,97 / 25/24 / 23,98) 4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) 1080p (60 / 59,94 / 50/30 / 29,97 / 25/24 / 23,98) 1080i (60 / 59,94 / 50) 720p (60 / 59,94 / 50)

Všeobecné

Vstupní napětí

AC 100-240 V, 50/60 Hz

Spotřeba energie 130 W.

Pracovní teplota 0 ° C ～ + 50 ° C

Pracovní vlhkost 10%～90%

Skladovací teplota -15 ° C + 60 ° C

Skladovací vlhkost 10%～90%

Rozměry 652,3 × 433,1 × 88,8 mm

Čistá hmotnost (hlavní část) 11 kg 27palcový 1 000nit 4K

LCD monitor

UHD panel, 97,2% DCI-P3

BM-U275HDR využívá 27palcový 10bitový LCD panel, rozlišení UHD 3840 × 2160, vysoké podsvícení LED 1000nit, kontrast 1000: 1, 100% REC709 a 97,2% barevný gamut DCI-P3. Pozorovací úhel je Horizontální: 178 ° / Vertikální: 178 °. 　

Multi 4K rozhraní

BM-U275HDR podporuje následující 4K rozhraní: 12GSDI (SDI 1 & 2)

Quadlink 3GSDI (SDI 1-4)

HDMI 2.0 (4K60P)

SFP Fiber 12G (výstup 12GSDI)

• Quadlink 3GSDI podporuje režim Quad i 2SI interleave;
• Adaptér optických vláken SFP je volitelně zakoupen.

Monitorování HDR

BM-U275HDR podporuje HLG (Hybrid Log Gamma) a monitorování Dolby Vision PQ HDR, vysoký jas 1000nit.

Automatická autokalibrace 3DLUT

Autor: X-rite i1 nebo JETI Specbos 1211

S integrovaným kalibračním softwarem 3DLUT (autorská práva k softwaru) podporují sondy X-rite i1 a Jeti Specbos 1211 pro přímé připojení k portu USB monitoru.

Monitor generuje barevné vzory a barevné sondy čte barvu a odesílají informace o barvách na monitor přes USB. Poté monitor porovná barevný rozdíl a vygeneruje 3DLUT a automaticky se kalibruje.

Čas kalibrace: X-rite i1 15 minut, Specbos 1211 45 minut Výsledek kalibrace: ∆E≤1,0

Audio / Video nulová latence

Podpora režimu nulové latence (méně než 1/100 snímku) ve vstupních zdrojích 4K, pro speciální režim zpracování obrazu pro monitorování synchronizace rtů.

Zrušte logování 3DLUT

Nahrávání krychle uživatele 3DLUT

Monitor má vestavěné protokoly více kamer do 3DLUT s převodem Rec 709, včetně Log-C, C-log, S-log2, S-log3, V-log, J-log1, RedLogFilm.

Můžete také importovat vlastní 3DLUT pro sledování pomocí USB flash disku, podpora souborů kostky 3DLUT 17x17x17.

Více vzorů pro analýzu videa

Audiometry a Lissajous

Podpora zobrazení max. 16 kanálů zabudovaných audiometrů s VU / PPM a zobrazení abnormálního zvukového upozornění. Podpora výběru libovolného 2kanálového zvuku pro výstup přes reproduktor nebo 3,5 mm konektor pro sluchátka. Podpora zobrazení zvuku Lissajous pro postprodukci.
