SWIT M-1093H

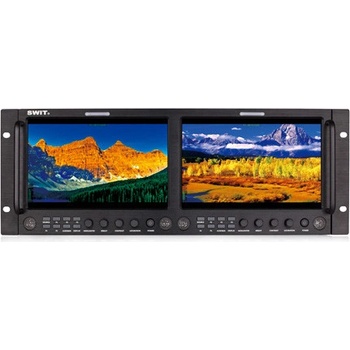

SWIT M-1093H 2x9" IPS LCD 19" rackový 4U monitor s rozlišením 1920×1200, kontrastním poměrem 800:1 a 2x 2K/3G/HD/SD-SDI, HDMI a kompozitním vstupem (+loop výstup).

M-1093H

Duální 9palcový FHD stojanový LCD monitor

• 9palcový IPS LCD panel ×2
• Rozlišení 1920×1200, kontrast 800:1
• Montáž do 19palcového 4U racku, otočný ±30°
• Monitorování 2K/3G/HD/SD-SDI, HDMI, CVBS
• 2-kanálové vestavěné audiometry s upozorněním
• AFD, zpoždění H/V, R/G/B/Mono, falešná barva
• Displej TSL UMD a text TALLY
• Zebra pruhy, Peaking Focus Assist
• Zobrazení časového kódu SDI
• Značka 4:3, 13:9, 14:9, 15:9, 1,85:1, 2,35:1
• Světlo TALLY a ovládání GPI
• Aktualizace firmwaru USB

9palcový IPS LCD

IPS panel s LED podsvícením

M-1093H využívá 2× 9palcové IPS (In-Plane Switching) LCD panely s rozlišením Full HD 1920×1200 a LED podsvícením, kontrastem 800:1. Pozorovací úhel je horizontální: 170° / vertikální: 170°

Vstupní/výstupní rozhraní

SDI / HDMI / CVBS / Analogový zvuk

Každý LCD displej M-1093H podporuje

Vstup 2K/3G/HD/SD-SDI × 2

Smyčkový výstup 2K/3G/HD/SD-SDI × 2

Vstup HDMI 1.3 × 1

Výstup smyčky HDMI 1.3 × 1

Vstup CVBS × 1

Výstup smyčky CVBS × 1 3,5 mm analogový audio vstup × 1 3,5 mm analogový audio výstup × 1

Zabudované monitorování zvuku 2-kanálové metry s upozorněním

M-1093H podporuje vestavěné audiometry SDI-2ch/HDMI-2ch a analogový 2-kanálový displej audiometrů se značkami a abnormálními zvukovými upozorněními. Pozici vzoru audiometru lze vybrat z jednoho ze čtyř rohů a lze zvolit značky stupnice, výstražné informace a průsvitnost vzoru audiometru.

UMD a Text-Tally Display

Protokol TSL 3.1 / 4.0

M-1093H podporuje zobrazení UMD a Text-Tally protokolu TSL 3.1/4.0 s výběrem adresy 1-126 TSL a zobrazením Max. 8 písmen. Signál UMD/TALLY vstupuje přes port RJ45 (RS485) na zadním panelu monitoru.

Zdroj

M-1093H poskytuje 4kolíkovou XLR zásuvku DC 6,5-24V napájecího vstupu pro obě 2 obrazovky a AC-DC adaptér je připojen na zadním panelu monitoru.

Instalace

M-1093H je standardní uchycení na 19" stojan, zabírá výšku 4U. Monitor je otočný o ±30° nahoru a dolů, když je nainstalován ve stojanech

Standardní balíček

M-1093H nabízí ve standardním balení následující příslušenství:

• 1x 4-pinový XLR napájecí adaptér
• 2x ochranná fólie na LCD

Vstupní video formáty

M-1093H podporuje následující vstupní video formáty:

Vstup

Podporované formáty

CVBS

PAL / NTSC

HDMI 480i / 576i / 480p / 576p 1080i (60/59,94/50) 720p (60 / 59,94 / 50) 1080p (60/59,94/50/30/29,97/25/24/23,98) 1080psf (30/29,97/25/24/23,98)

SDI

SMPTE 2048-2 2048 × 1080p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98) 2048×1080i (60/59,94/50)

SMPTE-425M 1080P (60/59,94/50)

SMPTE-274M 1080i (60/59,94/50) 1080p (30/29,97/25/24/23,98)

SMPTE-RP211 1080psf (30/29,97/25/24/23,98)

SMPTE-296M 720p (60 / 59,94 / 50)

SMPTE-125M 480i (59,94)

ITU-R BT.656 576i (50)
